SD渐开线内啮合齿轮泵介绍：

一、主要特点：

★采用轴向和径向压力补偿设计，即使在低转速和低粘度下仍可保持较高的容积效率。

★超低噪音，采用高强度铸铁和内部独特的降噪设计，即使在高速运转，音频仍然平和平稳。

★极低的流量和压力脉动，在低速状况仍可保持稳定的流量和压力输出。

★高压力，SP系列最高瞬时使用压力可达到31.5MPa, SD系列瞬时最高可达35MPa。

★广泛的转速，SP系列和SD系列最高转速可达3Q00r/min。

★对油液清洁度不敏感，抗污能力强，使用寿命长。

★所有规格可以自由组合成组合泵。

主要应用：

可以适用于工业液压领域：冶金机械、注塑机械、剪折机械、压铸机械、工程机械等，尤其适用于液压伺服变频控制的节能装置。

二、结构特性：

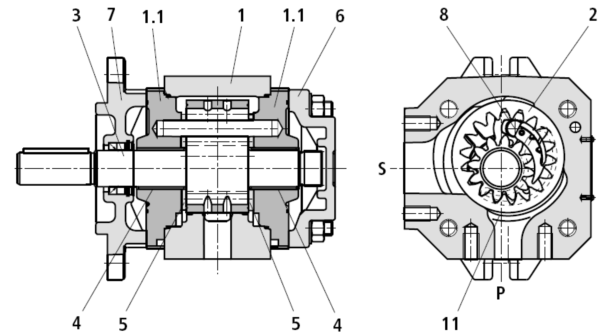

结构
SP/SD型液压泵是泄漏间隙补偿结构的定排置高压内啮合齿轮泵。它的组成主要部分有：（1）齿轮 轴，（2）前盖，（3）轴承，（4）泵体，（5）浮动侧板，（6）内齿圈，（7）后盖，（8）月牙外板，
（9）月牙内板，（10）密封棒以及（11）定位杆。

轴向间隙补偿：轴向补偿力由前、后（5）浮动侧板间的压力场产生，作用在排油腔内的轴向浮动侧板上，因而转 动和固定部分的轴向端面间隙非常小，这能保证排油腔最佳的轴向密封。

径向间隙补偿：径向补偿力作用在（8）月牙外板和（9）月牙内板上，由于工作压力的作用，这两个（8）月牙外板 和（9）月牙内板压向（1）齿轮轴和（6）内齿圈的齿顶。

月牙外板和内板的面积比和（10）密封棒的位置设计得使（1）、（8）、（9）和（6）之间达到可 靠密封。弹性密封能保证即使在很低的压力下这些元件之间也有适当的接触压力。

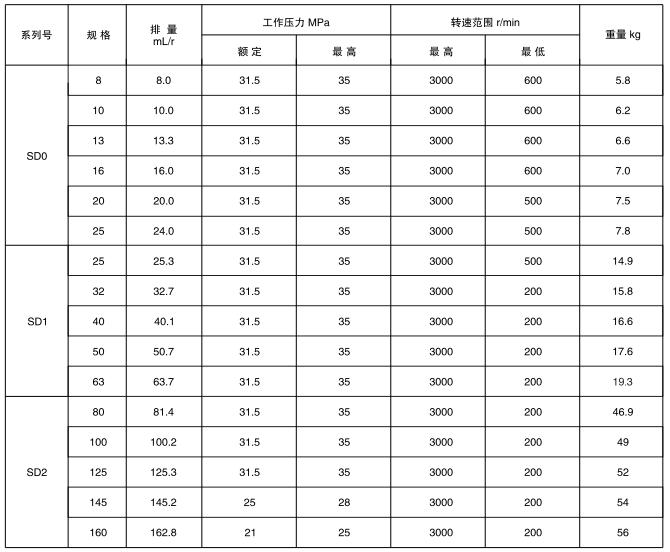

三、性能参数：

SD系列内啮合齿轮泵因其在工作过程中流量和压力脉动小，噪音低，能够在低速 状况下保持稳定的流量和压力输出，

适用于冶金设备、注塑机需要保压的液压系统，尤 其适用于伺服变频驱动的节能系统。
